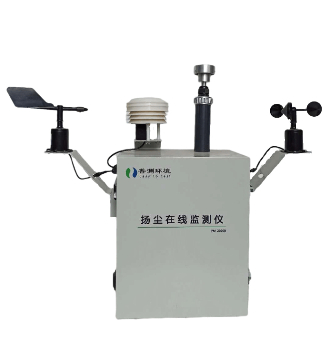

揚塵在線監測儀（光散式）
工作原理
PM-2020B型揚塵在線監測儀（粉塵濃度測量儀），基于光學散射原理，搭載工業級長壽命線性激光器，采用泵吸式采樣方式，實現顆粒物PM2.5、PM10、TSP質量濃度的準確輸出。樣氣經過采樣泵采樣，流量計精準控制流速，樣氣垂直進入傳感器模塊，激光光源經過透鏡形成聚焦光束，與透鏡激光束形成光敏區感應部分，當空氣中粉塵顆粒物隨氣流進入光敏區時形成散射光線，散射光線被凹面全反光鏡匯聚，散射成與粒子成一定比例的光通量，再經過光電轉換器進行光電轉換、放大及處理后得到被采集粒子濃度當量，從而形成信號輸出。
結構組成
PM-2020B型揚塵在線監測儀（粉塵濃度測量儀），由采樣系統、傳感器檢測模塊、顯示模塊，數據采集處理單元、數據傳送單元、配套軟件及風速，風向，溫濕度等輔助單元組成。
功能特點
無需更換切割頭，能同時實現TSP、PM2.5和PM10質量濃度的實時在線監測；
顆粒物傳感器搭載工業級長壽命線形激光器，利用自動塵源識別技術，保證了顆粒物PM2.5、PM10、TSP質量濃度的準確輸出。
采用泵吸式的采樣方式，流量計精準控制流量，確保數據的穩定與準確。
采樣系統可加配加熱除濕功能，去除濕度對測量數據的影響；
采樣流路加裝緩沖過濾裝置，加上平衡分流氣路設計，保證了氣路的穩定，同時延長了采樣泵的壽命。
具備零點自動校準功能。
4G網絡無線傳輸數據，HJ-212協議聯網參數在屏幕上可配置，極大的方便了與各平臺聯網；
7寸顯示屏，電容觸摸IPS屏幕，分辨率為1024*600，全視角高清顯示。
實時數據秒級更新，能實現一年以上的數據存儲，可本機查看歷史數據，數據可通過USB口導出。
可與霧炮，噴淋等降塵裝置或報警設備聯動。
外觀設計簡單大方，安裝方式多樣，可選壁掛式、立桿安裝；
技術指標
|
項目 |
技術指標 |
||
|
PM2.5 |
PM10 |
TSP |
|
|
檢測原理 |
激光散射法 |
激光散射法 |
激光散射法 |
|
測量量程 |
（0~30）mg/m3 |
（0~30）mg/m3 |
（0~30）mg/m3 |
|
精度 |
0.1μg/m3 |
0.1μg/m3 |
0.1μg/m3 |
|
示值重復性 |
≤10% |
≤10% |
≤10% |
|
測量誤差 |
≤±15% |
≤±15% |
≤±15% |
|
工作溫度 |
-20~60℃ |
||
|
工作濕度 |
≤95%RH，無冷凝 |
||
|
項目 |
功能指標 |
|
采樣方式 |
泵吸式 |
|
使用方式 |
壁掛式、立桿安裝 |
|
界面顯示 |
7.0寸屏 |
|
外形尺寸 |
（450×370×230）mm（主機箱體） |
|
相對濕度 |
10%～95%RH |
|
供電 |
220V AC/50Hz |
|
功耗 |
≤30W |
|
傳輸方式 |
4G無線傳輸 |
|
防護等級 |
IP53 |
