貝塔射線揚塵在線監測儀
系統設計的原則，遵循的標準
建立系統的原則
1. 可行性原則
整體系統建設的集成充分考慮技術、經濟、實施等各方面的因素，設計出切實可行、便于使用的方案。
2. 實用性原則
規劃設計的系統實用，全面了解技術上的動態，同時了解國家環保部的實際需求，做到一切面向工作應用。
3. 可靠性原則
系統充分滿足國家有關標準、規范，并參照國際通用規范。系統在建設、運行、產品質量、售后服務及培訓等方面進行了綜合考慮，以保證系統運行安全、可靠、及時有效。
4. 先進性原則
系統的整體設計要具有較長的產品生命力，系統設計中要充分考慮系統的發展和升級，確保系統能適應現代信息技術高速發展，在一定時間內不落后，避免以后的投資浪費。
5. 安全性原則
系統在信息資源互訪進行充分的安全考慮，防止無授權訪問和破壞信息完整性的可能性。
6. 統一性原則
系統設計按照國家標準，行業標準進行統一規范、統一標準和統一接口設計。再力求科學，嚴謹。
7. 可維護性原則
根據具體情況具體設計，采用易于管理和維護的系統。以保證各項軟硬件系統都具有操控簡單、靈活，維護方便的特點。
8. 可擴展性原則 符合國內和國際有關標準，采用模塊結構，確保系統的可擴展性和兼容性，使系統能夠滿足潛在的功能需求，以進行功能擴展。
依據標準
《環境空氣顆粒物（PM10和PM2.5）連續自動檢測系統技術要求及檢測方法》HJ653-2013
《環境空氣中(PM10 和 PM2.5)β 射線法自動監測技術指南》HJ1100-2020
《中華人民共和國國家計量檢定規程準 粉塵濃度測量?jī)x》JJG846-2015
《河北省揚塵在線監測系統建設及運行技術規范》DB13/T2935-2019
《污染物在線監控（監測）系統數據傳輸標》HJ 212-2017
產品概述
原理

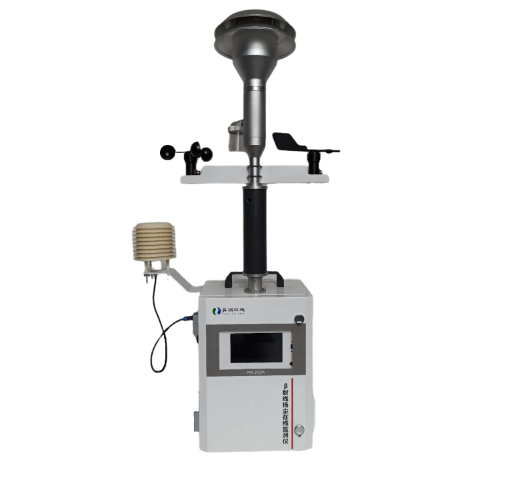

PM-2020 A型β射線揚塵在線監測儀，采用的是貝塔射線吸收法的工作原理，將C-14作為發射源，其發射恒定的高能量電子，環境空氣由采樣泵經切割器吸入采樣管，經過濾膜后排出，顆粒物沉淀在采樣濾膜上，當 β 射線通過沉積著顆粒物的濾膜時，β 射線能量衰減，通過對衰減量的測定計算出顆粒物的濃度。
結構組成
PM-2020 A型β射線揚塵在線監測儀由采樣泵、切割器、β源、檢測系統、溫濕聯控系統（DHS）、數據采集處理單元、數據傳送單元、配套軟件及輔助單元組成。
可選配氣象參數：溫度、濕度、風向、風速、噪音、LED顯示屏。
技術指標
|
項目 |
性能指標 |
|
原理 |
β射線吸收法 |
|
β射線源 |
C14，半衰期5730年 |
|
采樣流量 |
（16.7±2%）L/min |
|
量程 |
（0～30）mg/m3 |
|
檢出限 |
1μg/m3 |
|
顯示分辨率 |
0.1μg/m3 |
|
示值誤差 |
≤±15% |
|
示值重復性 |
≤10% |
|
校準膜重現性 |
≤±2% |
|
相關系數 |
≥0.95 |
|
界面顯示 |
7.0寸 |
|
相對濕度 |
10%～95%RH |
|
供電電壓 |
AC220V/50Hz |
|
功耗 |
≤300W |
|
傳輸方式 |
4G無線傳輸 |
|
輸入 |
觸摸式輸入 |
|
防護等級 |
IP53 |
功能特點
? 采用標準方法β射線吸收法，數據準確可靠。
? 可選擇不同切割器，實現TSP、PM10或PM2.5質量濃度的實時在線監測；
? 具備開機自啟動、開機自檢、自動校準功能。
? 儀器配置動態加熱除濕系統（DHS），去除濕度對測量數據的影響；
? 分體式設計，主機和采樣泵分開，避免了泵的大量散熱和振動對分析裝置的干擾，同時安裝更方便。
? 創新的采樣平臺結構，避免了傳統平臺結構的一些弊端，大大提高了測量的準確度。
? 采用空氣站通用的進口旋片泵，超長壽命，可四季穩定運行，為分析儀精準測量提供穩定的流量。
? 4G網絡無線傳輸數據，傳輸協議默認為標準的HI-212協議，傳輸穩定可靠；
? HJ-212協議聯網參數在屏幕上可直接配置，極大的方便了與各地環保局聯網；也可根據客戶需要定制協議，可實現一機多傳，滿足多種協議要求。
? 采用7寸工業屏，電容觸摸IPS屏幕，分辨率為1024*600，全視角高清顯示。
? 大容量存儲，可能實現一年以上的數據存儲；數據可通過USB導出。
? 設備設計簡單小巧，安裝操作簡單易行。
行業應用
PM-2020 A型β射線揚塵在線監測儀在建筑工地?fù)P塵監測，道路交通揚塵監測，化工園區，企業廠界等工業無組織揚塵監測，城市區域環境揚塵監測，港口碼頭揚塵監測，混凝土攪拌站，露天礦，采石場揚塵監測，煤場，堆料場揚塵監測等有著廣泛的應用。
