項目背景：
什么是氮氧化物
廣義的氮氧化物包括多種化合物，如一氧化二氮(N2O)、一氧化氮 (N0)、二氧化氮(NO2)、三氧化二氮 (N203)、四氧化二氮(N204)和五氧化二氮(N205)等。除二氧化氮以外，其他氮氧化物均極不穩定，遇光、濕或熱變成二氧化氮及一氧化氮，一氧化氮又變?yōu)槎趸?。在環境治理與監測領域，氮氧化物主要指鍋爐尾氣排放的一氧化氮 (N0)，二氧化氮(NO2)。
氮氧化物的危害
NOx的危害還在于它能與碳?xì)浠衔镌谔栒丈湎掳l(fā)生一系列光化學反應，而生成光化學煙霧，第二是產生酸雨，第三是存在于平流層中的NOx對臭氧層有破壞作用，第四是對人體的呼吸系統產生剌激作用，甚致發生支氣管炎，使農作物減產，樹木枯死，金屬損壞等。
氮氧化物的來源
人為方面的來源站主導，主要由工業鍋爐燃燒排放，機動車尾氣排放等。
各地出臺的政策標準
隨著環境治理的推進，我國煙氣治理技術的成熟，鍋爐單臺容量的快速增大，現有的鍋爐大氣污染物排放標準已顯得較為寬松。政府開始鼓勵企業逐步淘汰小型燃煤鍋爐。對燃?xì)忮仩t進行低氮改造。并且制定了歷史最嚴排放標準。各地陸續出臺針對氮氧化物的排放標準：
北京標準要求，2017年4月1日起，新建鍋爐必須低于30毫克/立方米，在用的必須低于80毫克/立方米。北京市現有燃?xì)忮仩t配置的都是傳統燃燒機，根據有關部門抽樣調查的結果，其中85%以上的燃?xì)忮仩tNOx值在150毫克/立方米以上，幾乎沒有燃?xì)忮仩t可以達到新標準的要求。為了實現既有燃?xì)忮仩t排放達標，所有在用鍋爐都需要進行低氮技術改造。更換低氮燃燒器和加裝煙氣再循環裝置。前者能在燃燒時，控制氮氧化物的生成；后者則能對尾部煙氣中的氮氧化物進行處理，減少污染物排放。
天津印發《天津市2018年燃?xì)忮仩t低氮改造工作方案》，全面加快燃?xì)忮仩t低氮改造，科學削減氮氧化物等污染負荷，持續改善全市空氣質量。在施工保障上，市環保局會同市市場監管委發布燃?xì)忮仩t低氮改造工作要求，保障鍋爐安全運行。在技術選定上，對不同企業類型逐一研究可接受的改造方式，逐一確定改造目標濃度，確保改造工作平穩有序推進。在資金引導上，市環保局會同市財政局印發實施全市燃?xì)忮仩t低氮改造項目定額補助實施辦法及相關配套文件，以濃度定額度，引導有條件的鍋爐氮氧化物排放濃度達到30毫克/立方米以下，確保低氮改造項目的環境效益。
河北為進一步深化鍋爐污染治理，消減氮氧化物排放，改善大氣環境質量，打贏藍天保衛戰，河北省大氣污染防治工作領導小組辦公室發布了冀氣領辦【2018】177號文。文件要求到2020年6月底前，現有非電燃?xì)庹羝仩t，熱水鍋爐，層燃爐和拋煤機爐全部完成低氮燃燒改造，煙塵，二氧化硫和氮氧化物排放限值為5mg/m3，10mg/m3，30mg/m3，新建燃?xì)忮仩t同步安裝低氮燃燒裝置并達到排放標準要求。20蒸噸/小時以下燃?xì)忮仩t要安裝氮氧化物尾氣分析儀。
項目介紹
基于各地對氮氧化物的治理與監測要求，我司開發了針對燃?xì)忮仩t尾氣排放的監測裝置PC600-NOx-H氮氧化物尾氣分析儀。該分析儀是基于紫外差分吸收光譜技術（UV-DOAS）的一款高端煙氣監測產品。它不但適用于監測燃?xì)忮仩t尾氣排放中 NOx的實時濃度，還能連續監測煙（管）道氣中的 SO2、NH3、H S、CS 、C H 、CH O、COS 的排放濃度，檢測下限達到 1 mg/m3，完全滿足超低排放的性能指標要求。
項目設計依據
GB-12519-2010 分析儀器通用技術條件
GB 50131-2007 自動化儀表工程施工及驗收規范
GB 3095-2012 環境空氣質量標準
GB/T16157-1996 固定污染源排氣中顆粒物測定與氣態污染物采樣方法
GB50093-2002 自動化儀表工程施工及驗收規范
HJ 75-2017 固定污染源煙氣排放連續監測技術規范（試行）
GB/T 37186-2018 氣體分析 二氧化硫和氮氧化物的測定 紫外差分吸收光譜分析法
HJ 76-2017 固定污染源煙氣排放連續監測系統技術要求及檢測方法（試行）
HJ/T212-2017 污染源在線自動監控(監測)系統傳輸標準
HJ/T 352-2007 環境污染源自動監控信息傳輸、交換技術規范（試行）
HJ/T 47-1999 煙氣采樣器技術條件
GB/T 15464-2008 儀器儀表包裝通用技術條件
測量參數
NO，NO2,O2 ,SO2(選配）、溫壓流（選配）；
測量方法
煙氣采樣方法：高溫伴熱抽取；
NO測量方法：紫外差分吸收光譜分析技術（DOAS）；
NO2測量方法：紫外差分吸收光譜分析技術（DOAS）
SO2測量方法：紫外差分吸收光譜分析技術（DOAS）
O2測量方法：電化學；
煙氣溫度測量方法： 熱敏電阻（或熱電偶）；
煙氣壓力測量方法：壓力傳感器；
煙氣流速測量方法：微差壓法(皮托管)；
煙氣濕度測量方法：阻容法；
系統特點
◆國標方法，鍋爐煙氣在線監測普遍采用的方法，測量精準，壽命長，長期在線監測漂移小。
◆與傳統的電化學方法相比，具備無信號衰減，無傳感器壽命限制。
◆光源采用脈沖氙燈，理論壽命達5年，脈沖氙燈屬冷光源，與紅外光源相比，具有壽命長，穩定性好，無預熱時間的優點。
◆不需要每次標定，維護周期長，維護方便。
◆氣體交叉干擾小，水的疊峰與臨峰干擾小，他別適合高濕，低硫環境，尤其適用于燃?xì)忮仩t低氮改造的氮氧化物監測，濕法脫硫氨法脫硝等環保治理工藝所排放的高濕度煙氣的低 SO2、低 NO2 及氨逃逸監測。；
◆檢測氣室折返式光路設計，光程長，氣體分辨率高，檢測限高；
◆直接測試煙氣中的 NO、NO2，無需鉬轉換；
◆內置氣室氣壓及溫度檢測及修正，提高監測結果的準確性；
◆模具化光學光路設計，提高儀器穩定性，降低環境溫度變化對監測結果的影響；
◆可拓展 H2S、CS2、CH3SCH3、C6H6、CH2O、COS 監測項目無需添加硬件，降低購置成
|
加熱室溫控 |
60 ℃ |
1 ℃ |
≤±2 ℃ |
冷干法 |
|
SO2（UV-DOAS） |
0～50～100 ppm |
0.5ppm |
示值誤差：≤±5 %FS； 重 復 性：≤2 %； 響應時間：≤60 s； 零點漂移：1%FS/24 小時；跨度漂移：1%FS/24 小時 |
量程可選 |
|
NO2（UV-DOAS） |
0～50～100 ppm |
0.5ppm |
||
|
NO（UV-DOAS） |
0～50～100 ppm |
0.5ppm |

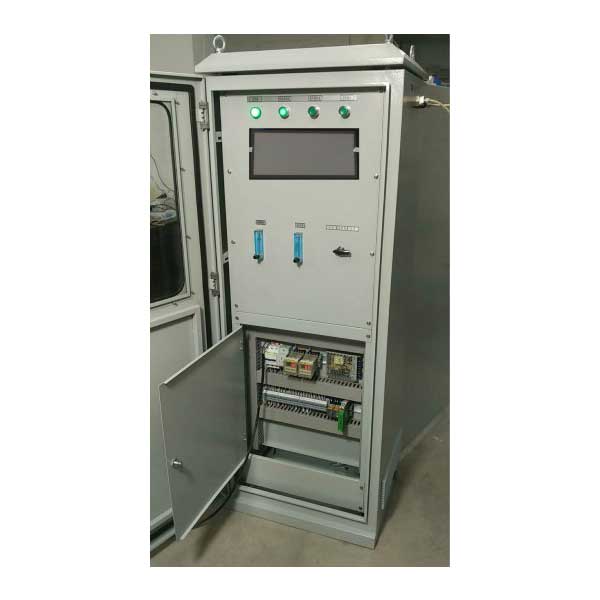

系統構成
1，采樣單元
采樣單元主要由采樣泵，定制采樣探頭和采樣管路組成，探頭采用優質不銹鋼探桿，法蘭，鎳合金探頭濾芯組成，保證了探頭的初步過濾效果和使用壽命。采樣管路根據現場工況一般選用伴熱管。
2，預處理單元
由特制水霧過濾器，精細過濾器、電子制冷除水器、蠕動泵等組成。尤其適合在氣體成分復雜，環境惡劣，含水，油霧的環境，保證了進入分析儀的氣體潔凈，干燥，保證了儀器的壽命和數據的準確。
3，校準單元（選配）
包含標氣瓶、標準氣體、減壓閥等
4，分析單元
NOx分析模塊
光源：采用氙燈光源，以脈沖方式工作，壽命可達到 5～10年。
氣體室：也稱為流通池、測量池，樣品流經氣體室時將對光源發出的紫外光發生吸收，形成吸收光譜。
光纖：紫外石英光纖，將帶有樣氣濃度信息的光譜傳輸給光譜儀。
光譜儀：對紫外光進行分光和光電信號轉換。
核心計算模塊。不同氣體有不同的算法。
測量原理

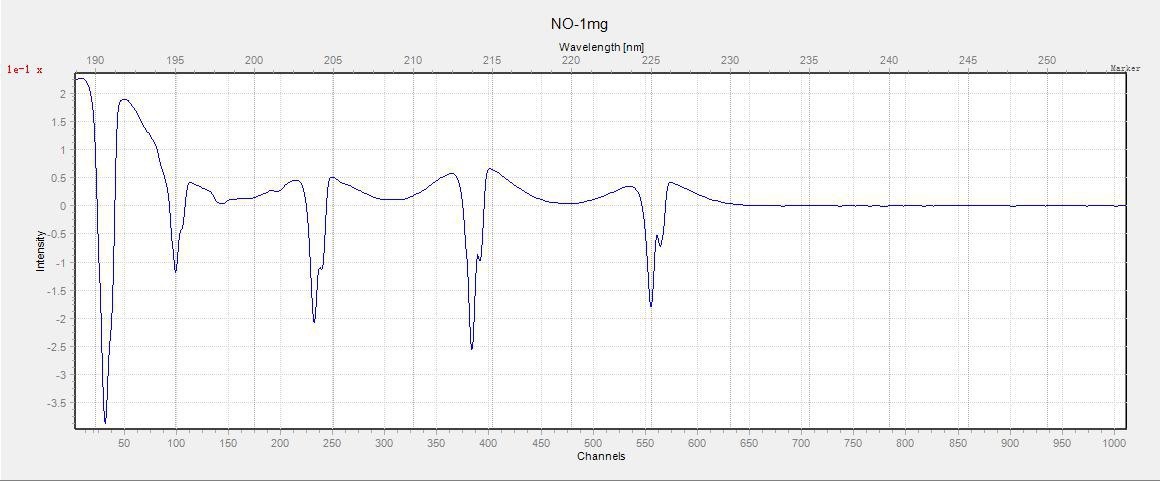

根據紫外差分吸收原理，抽取需要檢測的氣體經過氣室，氘燈（或氙燈）發出的紫外光經過氣室后， 被氣體中的有關組分吸收。由光譜儀獲取被吸收后的紫外光譜，分析氣體的特征吸收峰，反演出氣體中所含的被測氣體組分濃度，并結合氣室中的壓力、溫度等參數，對組分濃度進行溫度、壓力修正，DOAS技術可以確保計算結果受光路污染、氣體中粉塵等雜質的影響小。

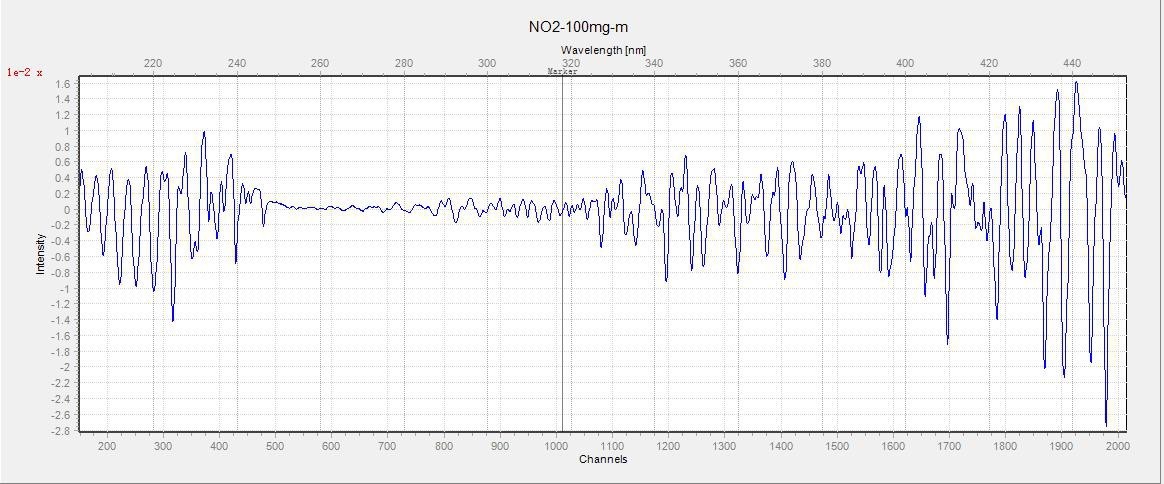

NO2氣體在紫外波段的吸收圖
工程注意事項：
◆盡量安裝在室內或站房內，保持比較穩定的環境，安裝點應穩定無震動。
◆采用伴熱管。
◆遠離熱源。
◆為了延長設備的使用壽命，建議安裝在干燥的環境下。
◆電源接入點應無大的電源干擾，電源供電應穩定充足。
◆采樣探頭與設備的距離應在30米之內。
◆安裝點位于氣態污染物混合均勻的位置，測得的氣態污染物濃度或者排放速率能代表固定污染源的排放，應優先選擇在垂直管段和煙道負壓區域，測定位置應避開煙道彎頭和斷面急劇變化的部位。具體要求可以參照HJ/T75中煙氣CEMS安裝要求。
◆樣氣經過的器件或管路需選用耐腐蝕性材料。
◆采樣探頭、采樣管線、儀表回路所用的材質為低吸附性和低氣體滲透率，不釋放干擾物，所監測的物質在氣路中能穩定保存。
◆若一個總排氣管連接有多個排氣支管時，應將連續監測系統安裝在該總排氣管上，不得只在其中的一個支管上安裝一套連續監測系統，將測定值乘上倍數作為整個源的排放結果。
◆施工應滿足 GB50205、GB50093、GB50168的有關規定。
◆各聯接管路、法蘭、閥門封口墊圈應牢固完整，均不得有漏氣、漏水現象。
◆所有的管路、氣路閥門、排水系統安裝后應暢通和啟閉靈活。連續監測系統空載運行 24h后，無滲漏現象。
◆連續監測系統應滿足設計承壓要求，采用模擬試驗檢驗，管路不得出現脫落、漏氣、漏水、振動強烈現象。
